企業(yè)動(dòng)態(tài)>>
新聞中心>>
聯(lián)系我們>>
德州凱獅商貿(mào)有限公司
地址：德州開發(fā)區(qū)大學(xué)東路
市場部經(jīng)理 陳菲：18653466025
E-mail：info@estech.com.cn
網(wǎng)站：m.seocanso.cn
郵編：253000
地址：德州開發(fā)區(qū)大學(xué)東路
市場部經(jīng)理 陳菲：18653466025
E-mail：info@estech.com.cn
網(wǎng)站：m.seocanso.cn
郵編：253000
當(dāng)前位置：首頁 > >新聞資訊 >企業(yè)動(dòng)態(tài) 企業(yè)動(dòng)態(tài)
機(jī)械用鋼之高速鋼的性能分析
高速鋼(俗稱風(fēng)鋼）：制造高速切削刃具用鋼。
1、性能特點(diǎn):
高熱硬性(600℃)、高淬透性
2、成分特點(diǎn)：
① 高碳: 0.70~1.5%C
② 合金元素作用
③ 提高淬透性: Cr
④ 提高熱硬性、耐磨性: W、Mo、V
3、加工與熱處理：

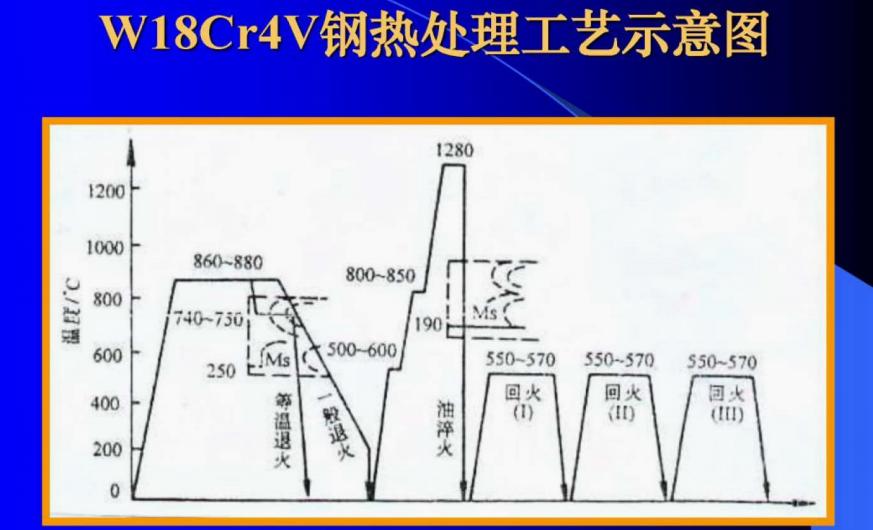

加工工藝路線:下料→鍛造→退火→機(jī)加工→淬火→回火→磨削

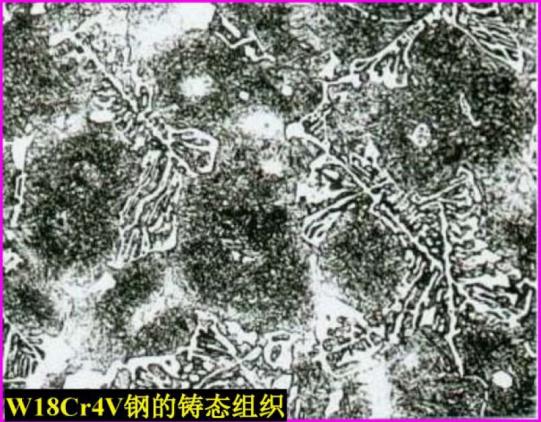

高速鋼是萊氏體鋼，其鑄態(tài)組織為亞共晶組織，由魚骨狀萊氏體與樹枝狀M+T組成，脆性大且無法熱處理改善。
（1）鍛造目的:打碎粗大的魚骨狀碳化物，使其均勻分布于基體中。
（2）退火目的:降低硬度，便于切加工;為淬火作組織準(zhǔn)備。
退火后組織:S+顆粒狀碳化物
（3）淬火目的:獲得高合金元素含量的馬氏體。因此淬火溫度高(>1200℃)。

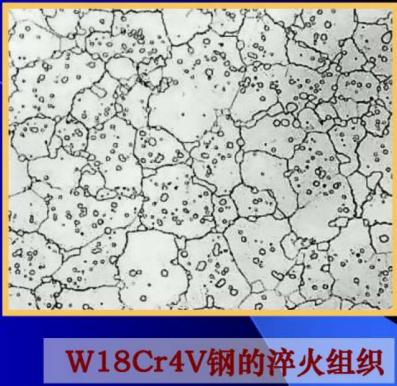

淬火后組織: M+未溶碳化物 （~10%)+A' (~20%)
(4)回火目的:
為減少A’。消除內(nèi)應(yīng)力、穩(wěn)定組織。常用560℃三次回火

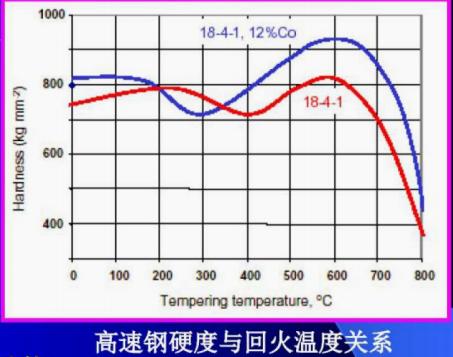

回火時(shí)的組織變化:
①析出W、Mo、 V的碳化物，產(chǎn)生二次硬化。
②碳及合金元素含量下降，Ms點(diǎn)上升，回火冷卻A'轉(zhuǎn)變?yōu)镸。
每次回火加熱都使前一次的淬火馬氏體回火。
4、使用狀態(tài)下組織

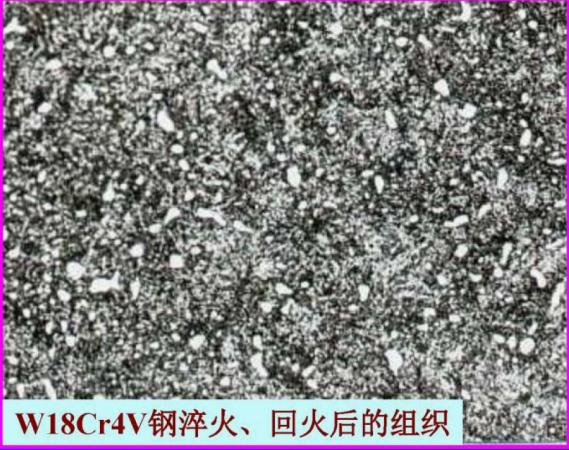

T回+顆粒狀碳化物+A’(少量)
相關(guān)文章
- 2025-12-10品質(zhì)過硬=售后省心！伊斯泰克硬...
- 2025-12-06生產(chǎn)降本增效？選瑞士伊斯泰克硬...
- 2025-12-02瑞士匠心80載：伊斯泰克硬質(zhì)合...
- 2025-11-26瑞士伊斯泰克硬質(zhì)合金產(chǎn)品價(jià)格調(diào)...
- 2025-11-21伊斯泰克硬質(zhì)合金：全品類矩陣+...
- 2025-11-14伊斯泰克硬質(zhì)合金：定制化精準(zhǔn)賦...
